卓上小型スポット溶接装置

直流式溶接トランス出力タイプ

[KTH-MWCZ]

卓上小型スポット溶接機 KTH-MWCZ

KTH-MWCZのカタログダウンロード

溶接電源と溶接ヘッド一体型
卓上小型スポット溶接装置

1、充放電コンデンサと溶接トランスを
  備えた高出力タイプ

2、扱いやすいシンプルな出力設定
3、簡単に各種金属材料を溶接

このような皆様にオススメ!
研究・開発現場
【要求】:作業の手軽さとパワーを兼ね備えた卓上小型のスポット溶接機を探している。
【優位性】:溶接電源とヘッドが一体型であり、出力設定方法もシンプルな扱いやすい装置です。またコンデンサーに充電したエネルギーを溶接トランスを介して出力する方式で溶接能力が高い装置です。この充電電圧は安定化制御されており、使用電源の電圧や周波数に変動があっても影響を受けません。
【要求】:試験現場での部品溶接や仮着作業で使用するため持ち運びが可能であり、作業方法も融通が利くスポット溶接機を探している。
【優位性】:使用電源はAC100Vであり、溶接電源とヘッドがコンパクトに一体型で納まっているため作業現場に持ち運んでの使用も可能です。また溶接案件に適合させてハンディータイプの電極(オプション電極)を使用しても溶接能力が高く、幅広く対応できます。

製造現場
【要求】:比較的スポット溶接しやすい材料の量産品や間接資材の溶接案件で、導入コストを優先した装置を求めている。
【優位性】:出力エネルギーのフィードバック制御や記録機能などは備えていないため、シビアな条件設定や生産管理が求められる量産溶接案件には不向きです。単純な薄板形状のような条件幅に比較的余裕のある案件の量生産目的であれば十分な性能があり、量産設備導入の低コスト化が可能です。基本的に量産で使用する場合には、作業能率を上げるために溶接ヘッドは別に設け、溶接電源として利用します。
また、量産ラインで使用するセンサーや治具の製作・修繕やフープ材など間接資材のスポット溶接など、二次的設備として簡便に利用できます。
薄物、小物金属材料を手軽に溶接
卓上小型スポット溶接機KTH-MWCZ溶接作業の様子@《電極間に材料挿入》⇒A《溶接出力と出力時間を設定》⇒B《フットスイッチON》というシンプルな操作で、簡単・便利に金属材料のスポット溶接加工を行えます。

⇒⇒ 加工操作詳細
コンパクトな溶接電源、ヘッド一体型
溶接電源、制御機構、溶接ヘッドを一体型にまとめたコンパクトな設計で、移動現場に持ち込んでの作業も可能です。
[サイズ]230×465×258mm(W×D×H)
[重量]29Kg
[使用電源]AC100V
KTH-MWCZ溶接例の紹介欄
リード線溶接の紹介欄
瞬間的に大きな溶接電流を出力するため、
固有抵抗値の小さい燐青銅や真鍮など非鉄材料や金/銀/白金など貴金属のリード線溶接にも適正があります。
また溶接箇所周辺への熱影響をより少なくできます。

※【溶接可能な線径の目安】:銀/銅/金はφ0.6mm以下、それ以外の材料はφ1.2mm以下。
※溶接可能な線径範囲はワークの材質や形状等により異なりますので具体的にはお問合せ下さい。
※銅や金、銀線の溶接にはオプションのタングステン電極を利用します。
※サンプル材料をお渡し頂ければ溶接サンプルの提出を行っております。

リード線と銅合金溶接 金線と白金箔溶接 金線と金箔溶接 リード線溶接 リード線溶接 リード線溶接 リード線溶接 細線溶接 細線溶接


部品、薄板溶接の紹介欄
各種金属部品、治具、センサー等の製作、補修など、
ステンレス、鉄材料をはじめ、非鉄銅合金や貴金属の薄板材料の溶接が可能です。
瞬間的な高出力で溶接局部とその周辺との温度分布に差をつけやすく、
熱による変質や変色の少ない溶接が可能です。

※【溶接可能な板厚の目安】:銅/銀はt0.15mm以下、銅合金/ニッケル/白金はt0.5mm以下、ステンレスはt0.8mm以下。
※溶接可能な板厚範囲はワークの材質や形状等により異なりますので具体的にはお問合せ下さい。
※銅や金、銀の溶接にはオプションのタングステン電極を利用します。
※サンプル材料をお渡し頂ければ溶接サンプルの提出を行っております。

パッケージ部品仮着溶接 メッキハンガー溶接 シクネステープ溶接 フィルターハウジング溶接 薄板金属溶接 銅合金溶接 銅箔溶接


電池タブ溶接の紹介欄 ⇒⇒電池タブ溶接 作業手順
単電池やボタン電池にニッケル板のタブを溶接し、組み電池等の製作が可能です。
瞬間的な高出力電源と電池タブ溶接に適した溶接ヘッドを組み合わせることで、
安定した溶着範囲と強度のある溶接を行えます。

※【溶接可能な電池とニッケル板厚の目安】:単1〜4電池やボタン電池とニッケル板t0.15mm以下。
※本案件の溶接には、《溶接電源仕様 「KTH-MWCZ-P」》と《小型溶接ヘッド パラレルタイプ「KTH-HDD」》を使用します。
※サンプル材料をお渡し頂ければ溶接サンプルの提出を行っております。

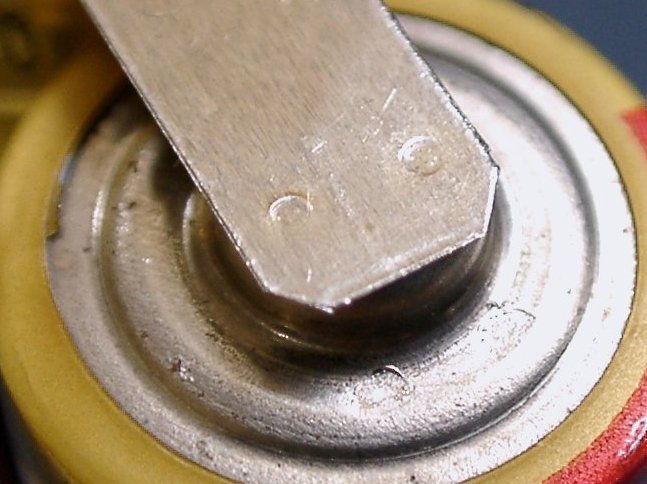

電池タブ溶接  電池タブ溶接 拡大写真

オプション電極の紹介欄
銅材料の溶接に必要なタングステン電極や自由度の高い作業が可能なハンディータイプの電極など、
多様な溶接案件に溶接能力や作業性を最適化できる電極が揃っています。

 ⇒⇒ オプション電極 詳細ページ



●上記製品は当社のオリジナル商品です。
●製品に対するご要望・ご質問をお待ちしております。

●お客様に具体的な溶接案件がございましたら、是非お知らせください。
溶接の可・不可、適した装置や電極、溶接品質などをご案内致します。
⇒⇒見積請求・お問合せフォームをご利用下さい。
